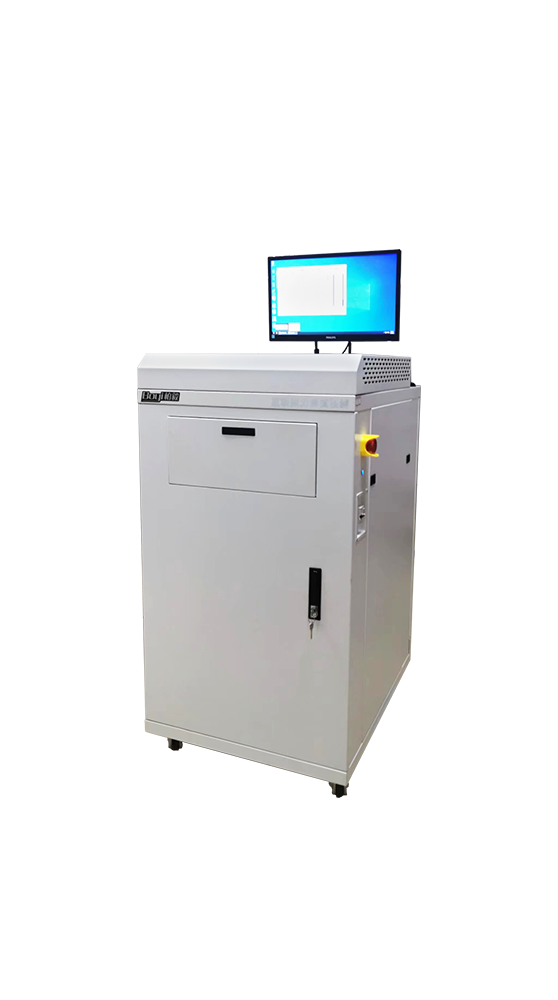

IST（ interconnection test system）互連應力測試系統，又稱互聯應力測試系統。是一種專門用于檢測PCB電路板內部互聯應力情況的設備。該系統通過施加電壓和電流，檢測電路板內部的應力分布情況，從而評估電路板的穩定性和可靠性。具體來說，互聯應力測試使用了熱板(DT)和環境表面溫度(ST)兩種方法，檢測 PCB 內部互連部分不同時期、不同應力狀態下的頻率特性、阻抗特性及其與外部環境因素的相關性等。
IST互連應力測試系統符合 IPC TM 6 50 2. 6 .26
上海柏毅IST互連應力測試系統的主要特點有：
●可靈活選擇的測試位數
●1個H加熱端通道和2個L受熱端通道
●模塊化結構
●校正功能
●分層測試模塊（選配）
●失效分析模塊（選配）
●系統自我檢查
●測試數據和狀態清楚展示
●測試數據自動保存
●多功能測試數據分析軟件
●一鍵輸出測試報告
規格：
| 測試位 model | 8 位 |
| 測試端 curent output | 每個測試位包括：1個加熱端+2個受熱端 |
| H加熱端電阻測量范圍 output voltage | 0.001-2.5Q |
| L受熱端電阻測量范圍 Resistance measurernent range | 0.001-100Q |
| 溫度測量范圍 Sample temperature measurement range | 室溫-300℃ |
| 加熱/冷卻時間設定范圍 test time | 10Sec-60min |
| Reflow預處理 test mode | 標準Reflow預處理 |
| 測試數據保存 test probe | 實時自動保存 |
| 數據分析和報告軟件 test probe height adjustment | 數據分析軟件， 一鍵生成測試報告， 一鍵導出測試數據表格和數據圖。 |
| 電源輸入 power input | 交流220 V±10%,50/60 Hz,10A |
| 操作環境 operating environment | 9.20℃(±8℃),<85% |
| 尺寸 size | 深*寬*高：800mm*600mm*1300mm不含顯示和輸入部分 |
| 重量 weight | 約150Kg |
|
參數名稱 |
參數值 |
|
測試位 |
8位 |
|
測試端 |
每個測試位包括：1個加熱端+2個受熱端 |
|
H加熱端電阻測量范圍 |
0.001-2.5Ω |
|
L受熱端電阻測量范圍 |
0.001-100Ω |
|
溫度測量范圍 |
室溫-300℃ |
|
加熱/冷卻時間設定范圍 |
10Sec-60min |
|
Reflow預處理 |
標準 Reflow預處理 |
|
校正 |
H加熱端和 L受熱端電阻校正，室溫測試校正。 |
|
系統自檢 |
冷卻風扇自檢，電阻測試自檢，老化測試自檢。 |
|
測試數據顯示 |
測試狀態表格，電阻及電阻變化表格，電阻及電阻變化曲線。 |
|
測試數據保存 |
實時自動保存 |
|
數據分析和報告軟件 |
單獨的數據分析軟件，一鍵生成測試報告。 |
|
選配 |
失效孔紅外熱像分析，分層測試模塊 |
|
電源輸入 |
交流220 V±10%,50/60 Hz，10A |
|
操作環境 |
20～3 0℃，較大濕度70％，無結露。 |
|
尺寸 |
深*寬*高：800mm*600mm*1300mm 不含顯示和輸入部分 |
|
重量 |
約150 Kg |
CST互聯應力測試系統是用于PCB互聯應力測試的測試系統。
互聯應力測試是在特殊設計的PCB孔鏈或線路上施加一定的
直流電流，并持續一段時間，電流在孔鏈或線路上產生熱量
，熱量傳導到孔附近的基材，基材受熱膨脹，Z方向尺寸變
大，產生膨脹應力，作用于孔上下焊盤之間，然后停止加熱
并對PCB測試樣品進行冷卻，完成一次加熱和冷卻循環。對
PCB測試樣品循環持續的進行加熱和冷卻。當PCB的孔互聯可
靠性不良時，膨脹應力會導致孔互聯斷裂，從而檢測出孔的
互聯的可靠性不良。
