導語：在半導體行業中，芯片的可靠性是衡量其性能和壽命的關鍵指標?？煽啃詼y試是確保芯片在預定使用周期內穩定運行的重要手段。本文將詳細介紹芯片可靠性測試的各個方面，包括加速測試、環境應力測試、靜電放電測試等，以及這些測試如何幫助提高芯片的質量和可靠性。

可靠性測試

加速測試是一種通過增加應力條件來加速潛在故障發生的方法，以便在較短時間內評估芯片的可靠性。這種方法通常涉及溫度、濕度、電壓和電流等加速因子。加速測試的目的是模擬長時間使用條件下的芯片性能，同時確保測試結果的準確性和可靠性。

溫度循環測試根據JED22-A104標準進行，通過將芯片暴露于極端高溫和低溫之間，模擬環境溫度變化對芯片的影響。這種測試有助于評估芯片在溫度波動下的性能和耐久性。

HTOL測試依據JESD22-A108標準，用于評估芯片在持續高溫工作條件下的可靠性。這種測試通常持續較長時間，以模擬芯片在實際使用中的長期穩定性。

BHAST測試根據JESD22-A110標準，將芯片置于高溫高濕環境中，并施加偏壓，以加速芯片的腐蝕過程。與THB測試相比，BHAST條件更為嚴苛，測試速度更快。

熱壓器和無偏壓HAST測試用于評估芯片在高溫高濕條件下的可靠性，但與BHAST不同，這些測試不會對芯片施加偏壓，以模擬更為自然的環境條件。

HTS測試，也稱為“烘烤”或HTSL，用于評估芯片在高溫下長期存儲的可靠性。與HTOL不同，HTS測試期間芯片不處于運行狀態，更側重于評估存儲條件下的穩定性。

靜電放電是芯片設計和制造過程中需要特別關注的一個問題。ESD可以對芯片造成嚴重?fù)p害，包括破壞柵極氧化層、金屬層和結。JEDEC標準提供了兩種測試方法：

1. 人體放電模型（HBM）：模擬人體攜帶的靜電荷通過芯片釋放到地面的過程，評估芯片對ESD的敏感性。

2. 帶電器件模型（CDM）：根據JEDEC JESD22-C101規范，模擬生產過程中的充電和放電事件，評估芯片在生產環境中對ESD的抵抗能力。

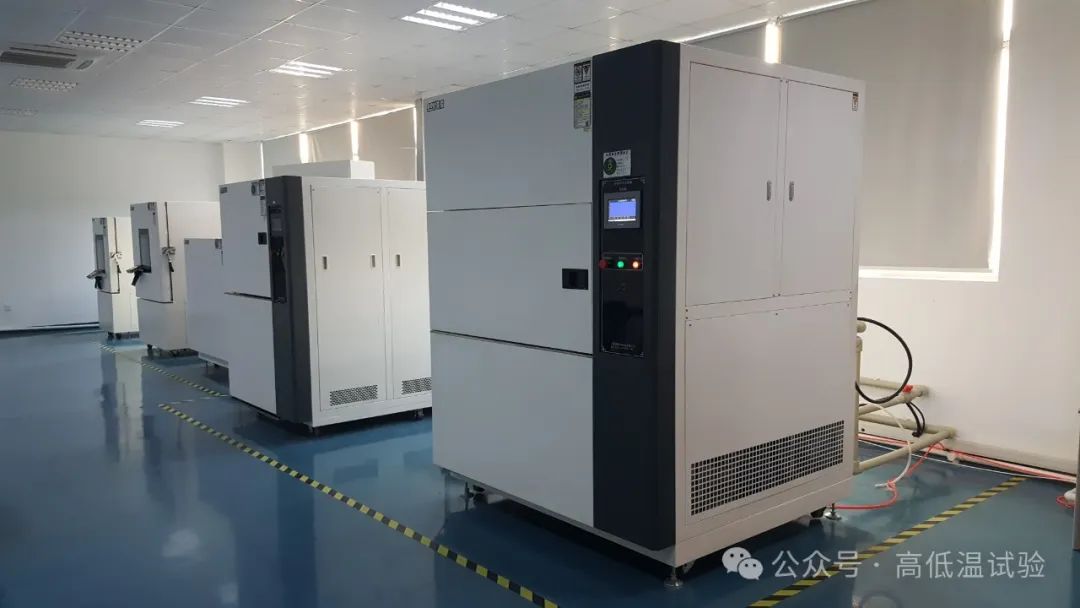

冷熱沖擊試驗箱" title="冷熱沖擊試驗箱" width="293" />

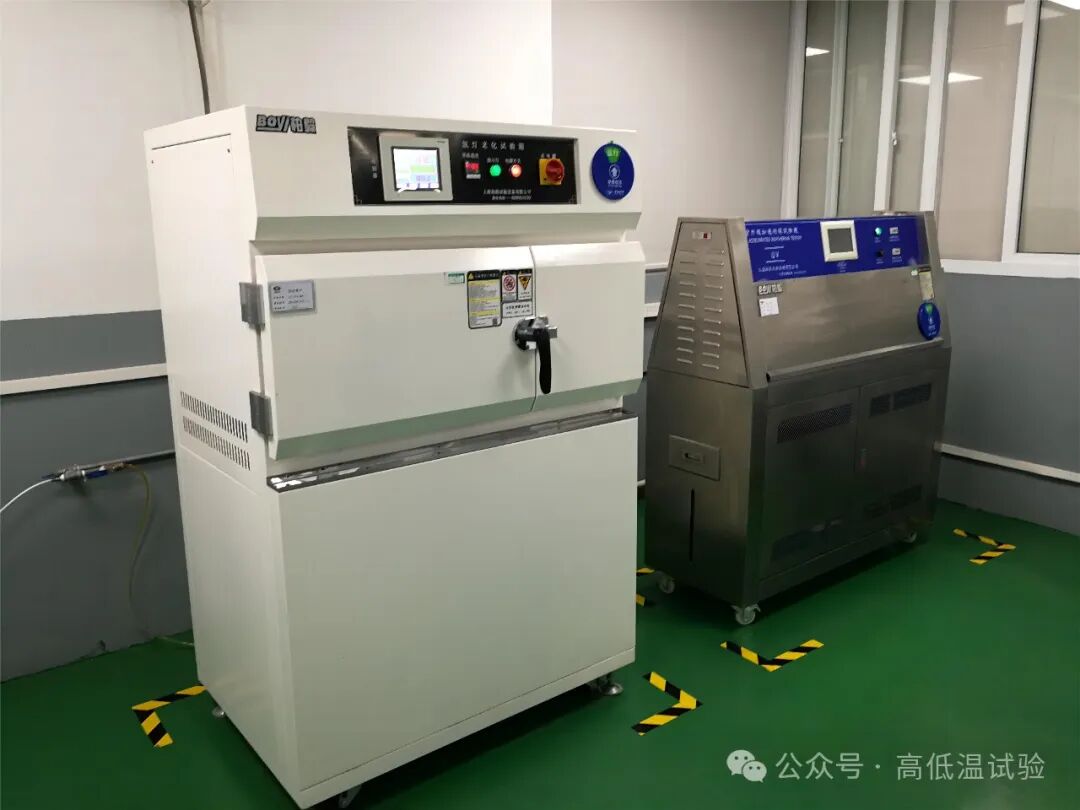

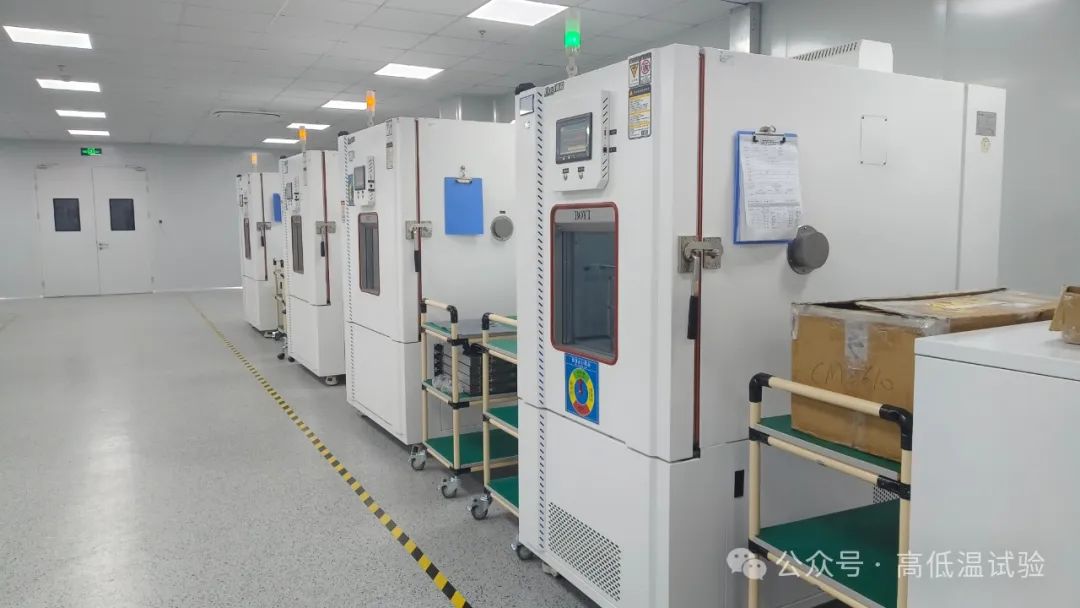

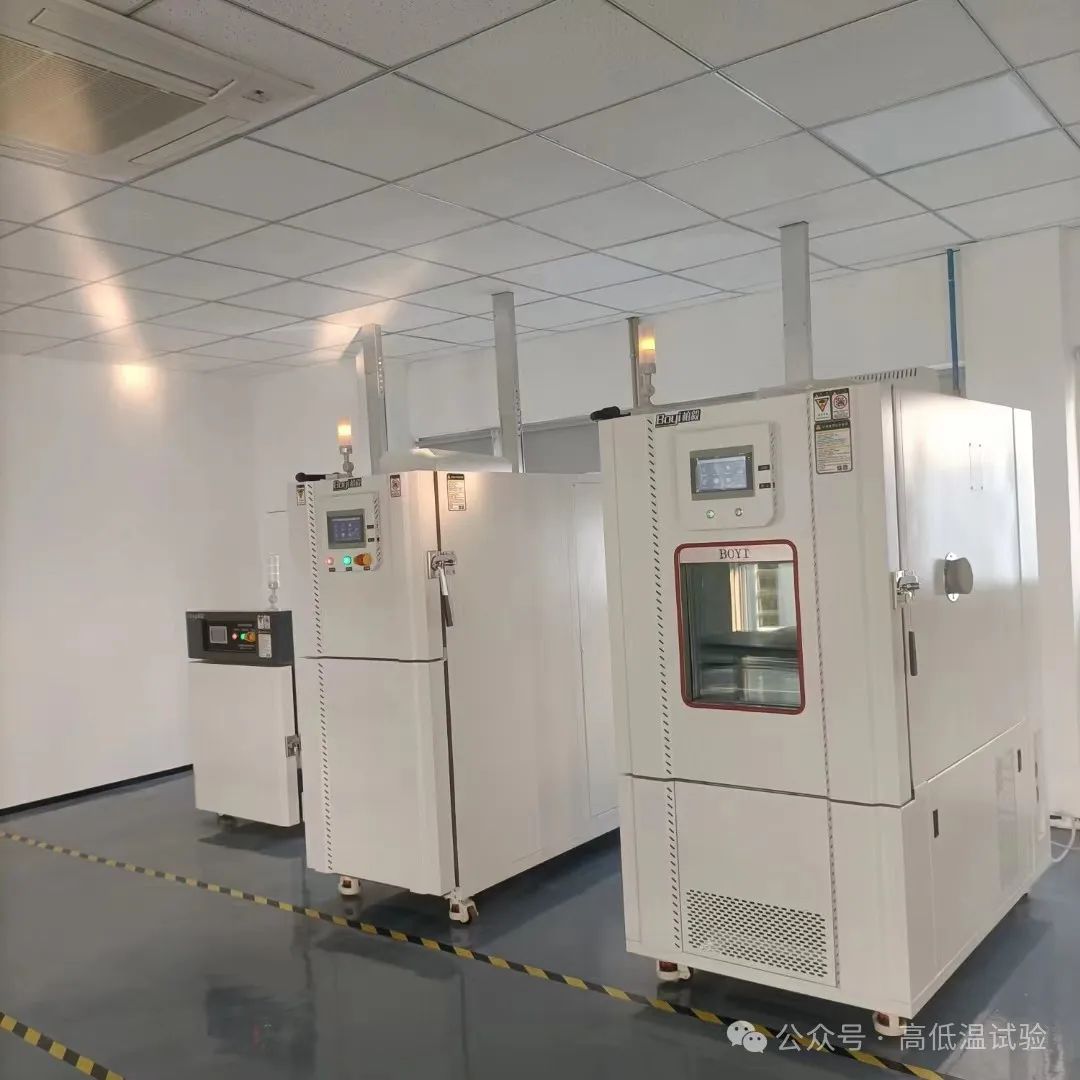

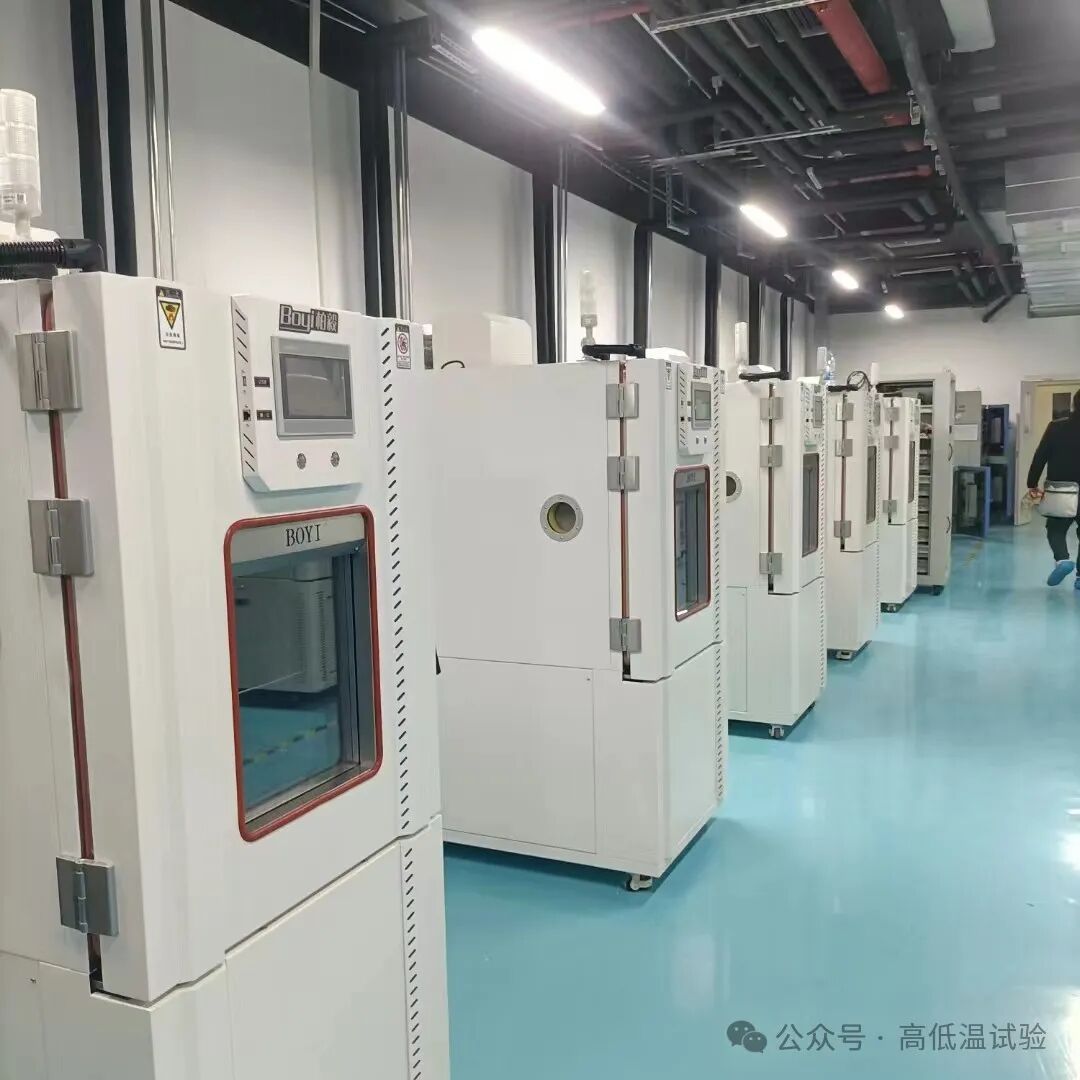

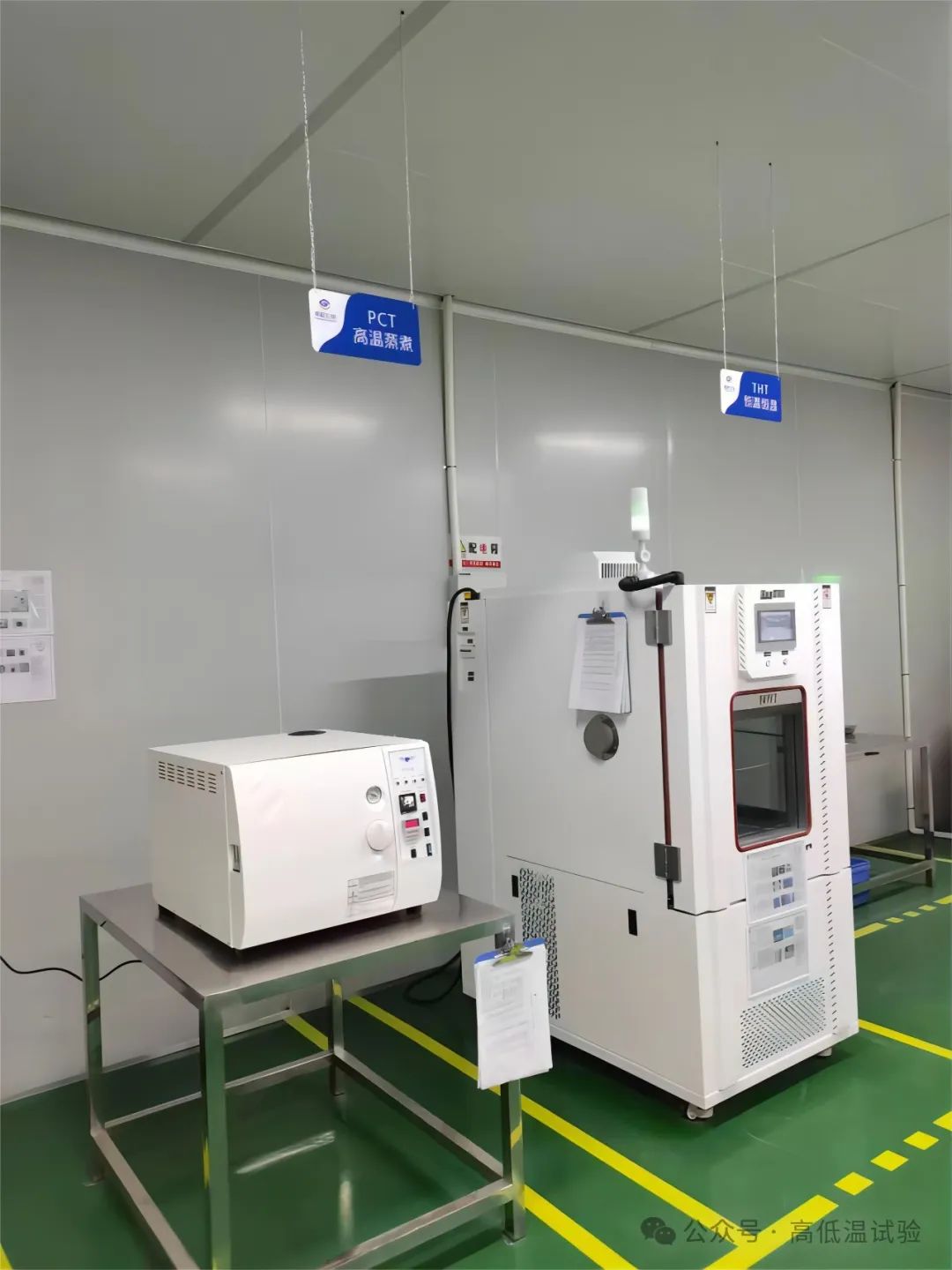

芯片可靠性測試設備
